El sobrecalentamiento en cuadros eléctricos no es solo un problema de mantenimiento, es un riesgo crítico para la continuidad de cualquier planta industrial. Un aumento excesivo de la temperatura en los componentes internos reduce la vida útil de la electrónica, aumenta el consumo energético y, en el peor de los casos, provoca incendios o paradas no programadas que cuestan miles de euros por hora.
En esta guía, explicaremos las causas del exceso de calor y cómo la refrigeración de cuadros eléctricos industriales es la inversión más rentable para proteger tus activos.

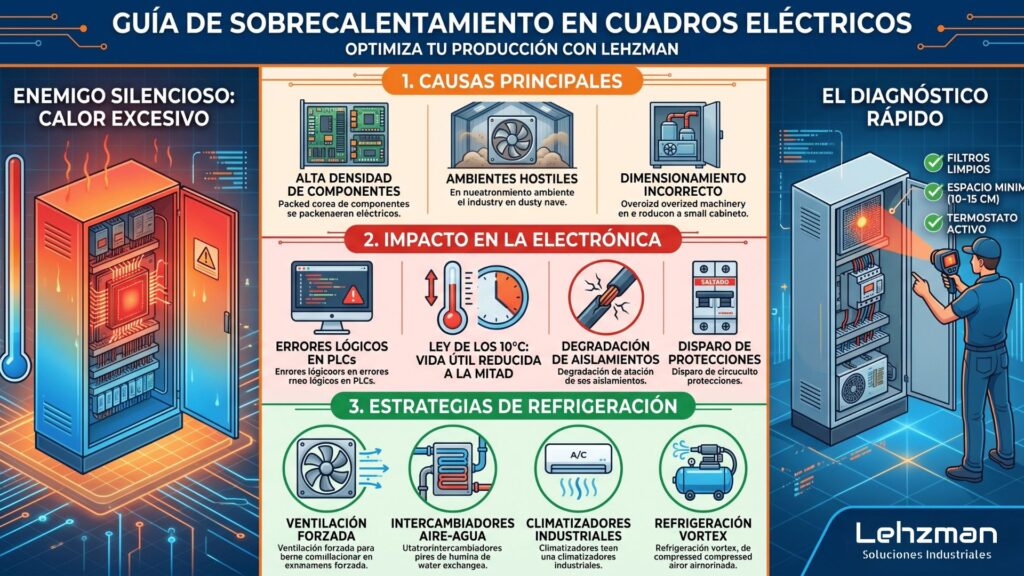

¿Por qué se calientan los cuadros eléctricos?
Para entender cómo solucionar el sobrecalentamiento, primero debemos identificar su origen. En entornos industriales, los armarios eléctricos albergan variadores de frecuencia, PLCs, fuentes de alimentación y contactores que generan calor por el efecto Joule.
Principales causas del exceso de temperatura:
- Alta densidad de componentes: la tendencia a miniaturizar y agrupar equipos en espacios reducidos limita la circulación de aire.
- Ambientes externos hostiles: temperaturas ambiente elevadas, polvo en suspensión y falta de ventilación en la nave.
- Dimensionamiento incorrecto: instalar equipos que generan más calor del que el armario puede disipar de forma natural.
- Mantenimiento deficiente: filtros colmatados o ventiladores obstruidos que impiden el flujo de aire necesario.
El impacto real del calor en la electrónica industrial
No es una estimación, es una ley física: por cada 10 °C que aumenta la temperatura por encima de la ideal de funcionamiento, la vida útil de los componentes electrónicos se reduce a la mitad.
Si un variador de frecuencia está diseñado para trabajar a 35 °C y opera constantemente a 45 °C, su probabilidad de fallo prematuro se duplica. Esto se traduce en:
- Microcortes y errores lógicos: los PLCs pueden presentar comportamientos erráticos.
- Degradación de aislamientos: el calor extremo cristaliza los cables, aumentando el riesgo de cortocircuitos.
- Disparo de protecciones: los interruptores termomagnéticos saltan antes de tiempo debido al calor ambiental interno.
Estrategias de refrigeración de cuadros eléctricos industriales
Existen diferentes métodos para gestionar la temperatura, pero la elección depende de la carga térmica y del entorno (Grado IP necesario).
1. Ventilación forzada (para cargas bajas)
Es la solución más sencilla, utilizando ventiladores y rejillas de salida. Es efectiva si la temperatura ambiente es significativamente menor que la temperatura deseada dentro del cuadro. El único inconveniente es que no protege contra el polvo fino o la humedad si el ambiente es agresivo.
2. Intercambiadores de calor aire-agua
Ideales cuando se dispone de un circuito de agua de refrigeración en la planta. Permiten mantener el cuadro totalmente estanco (IP55 o superior), evitando que el aire sucio del exterior entre en contacto con la electrónica.
3. Climatizadores industriales (acondicionadores de aire)
Es la solución más robusta para la refrigeración de cuadros eléctricos industriales. Estos equipos permiten bajar la temperatura interna incluso por debajo de la temperatura ambiente de la nave. Además, controlan la humedad, evitando la condensación, que es tan peligrosa como el calor.
4. Refrigeración por Vortex (aire comprimido)
Se utiliza en áreas clasificadas (ATEX) o donde el espacio es extremadamente reducido. No tienen partes móviles, lo que minimiza el mantenimiento, aunque el coste operativo por consumo de aire comprimido es mayor.
¿Tu sistema de refrigeración es eficiente?
Si quieres realizar un diagnóstico rápido en tu planta, revisa los siguientes puntos:
- ¿Están los filtros de aire limpios y libres de aceite?
- ¿Existe una distancia mínima de 10-15 cm entre los componentes para permitir el flujo de aire?
- ¿El aire frío se dirige a la parte inferior y el caliente se extrae por la superior?
- ¿Utilizas un termostato o sistema de monitorización activa?
La importancia de la estanqueidad y el diseño profesional
Entendemos que la refrigeración no se trata solo de «soplar aire frío». Un diseño deficiente puede crear puntos calientes (hot spots) donde el aire se estanca, dañando componentes específicos mientras el resto del cuadro parece estar a buena temperatura.
La refrigeración de cuadros eléctricos industriales debe ser un proceso integrado desde la fase de diseño del armario.
Preguntas frecuentes sobre sobrecalentamiento en cuadros eléctricos
¿Cuál es la temperatura máxima recomendada dentro de un cuadro eléctrico?
La temperatura interna ideal para garantizar la vida útil de la electrónica industrial oscila entre los 35 °C y 40 °C. Superar este umbral activa el deterioro acelerado de componentes críticos como variadores y PLCs.
¿Cómo afecta el exceso de calor a la vida útil de los componentes electrónicos?
Según las leyes de la física aplicadas a la electrónica, por cada 10 °C de aumento de temperatura por encima de su límite óptimo, la vida útil de los componentes se reduce a la mitad. Esto duplica la probabilidad de sufrir averías catastróficas o fallos prematuros.
¿Qué síntomas indican que un cuadro eléctrico sufre de sobrecalentamiento?
Los indicios más comunes son los saltos intempestivos de protecciones térmicas, errores lógicos o microcortes inexplicables en PLCs, carcasas de equipos calientes al tacto, cables con aislamiento reseco o cristalizado y paradas intermitentes de la maquinaria durante las épocas del año con mayor temperatura ambiental.
¿Cuándo es mejor usar un climatizador industrial en lugar de ventilación forzada?
La ventilación forzada solo es útil si el aire de la nave es limpio y más frío que el interior del cuadro. Se debe instalar un climatizador industrial cuando la temperatura ambiente de la planta es muy alta, el entorno presenta polvo, humedad o aceite en suspensión, o cuando se requiere mantener la estanqueidad total (Grado IP55 o superior) del armario.
¿Qué es un punto caliente o hot spot y por qué es peligroso?
Un punto caliente es una zona interna del cuadro donde el aire se estanca debido a una alta densidad de componentes o a un mal diseño del flujo de ventilación. Es peligroso porque puede destruir un equipo específico por choque térmico, aunque el termostato general del armario indique una temperatura global correcta.
¿Cómo influye el mantenimiento deficiente en la temperatura del armario eléctrico?
La acumulación de polvo y grasa colmata los filtros de entrada y obstruye las aspas de los ventiladores, lo que reduce drásticamente el caudal de aire. Un plan de mantenimiento preventivo que incluya limpieza técnica e inspección termográfica es vital para evitar que el sistema de refrigeración pierda su eficiencia y provoque una parada de producción.
No dejes que el calor detenga tu producción
El sobrecalentamiento es un enemigo silencioso. Invertir en sistemas adecuados de refrigeración de cuadros eléctricos industriales no es un gasto, es una póliza de seguro para tu producción. Evitar una sola parada de línea de 4 horas suele amortizar el coste de todo el sistema de climatización del cuadro.
Si notas que tus cuadros eléctricos están demasiado calientes al tacto o si sufres paradas inexplicables durante el verano, es momento de actuar.
¿Necesitas optimizar la temperatura de tus instalaciones? En Lehzman, te ayudamos a diseñar y mantener tus sistemas de control en condiciones óptimas de funcionamiento.
